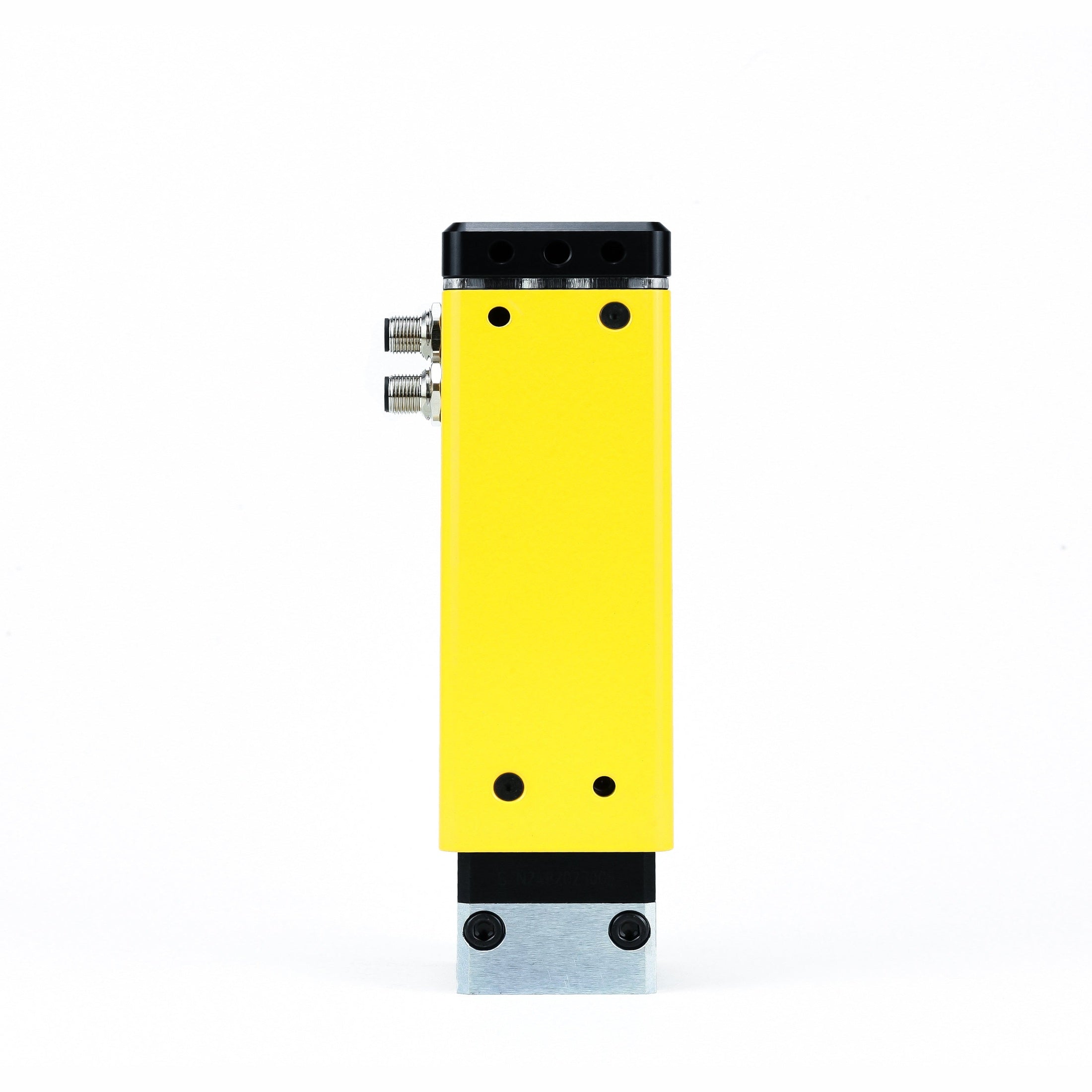

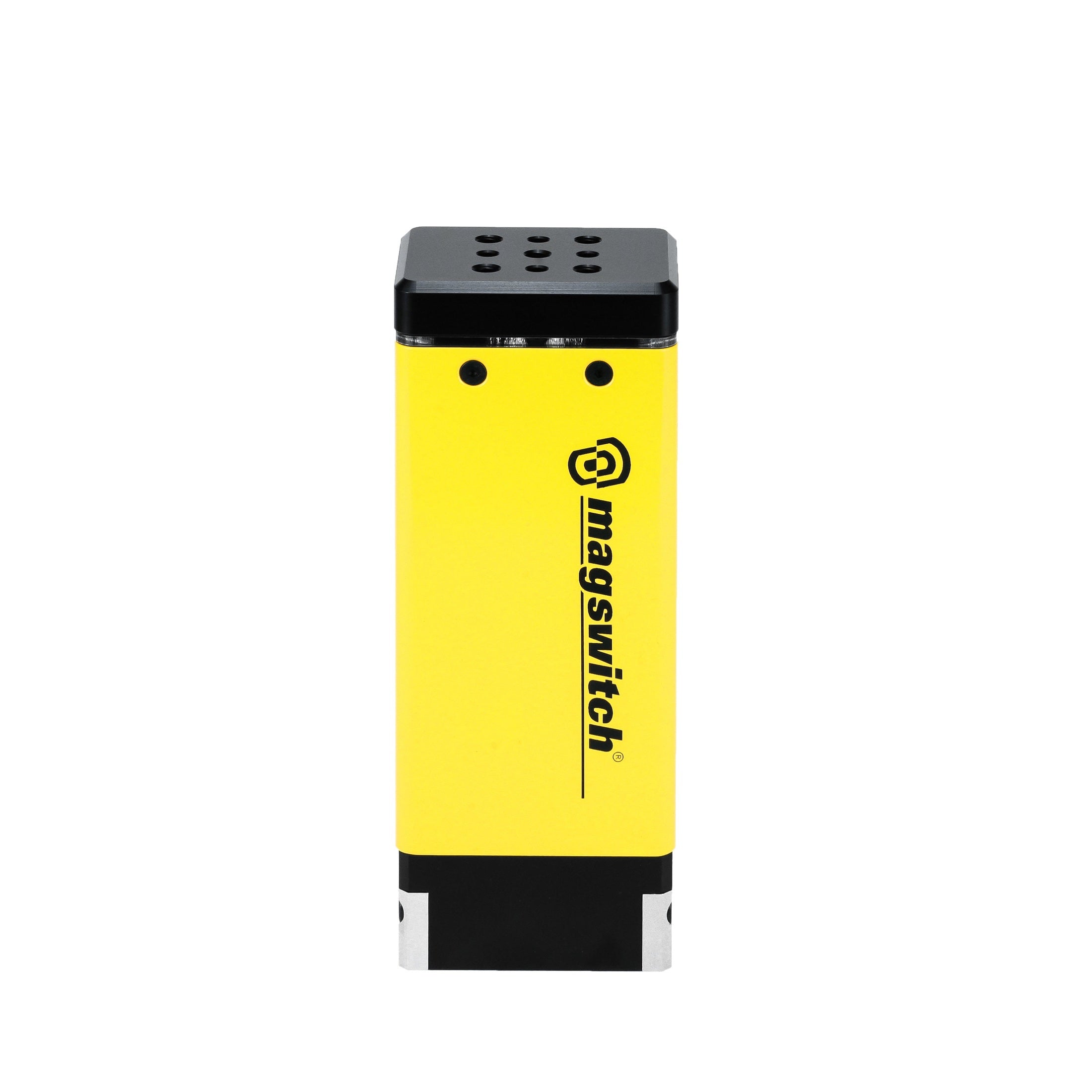

PPe50 - 81401665-A4
Il modello PLUG-AND-PLAY E50 (PPe50) di Magswitch vanta un processo di installazione rapido, un'elevata forza di svitamento e un maggior numero di interfacce di montaggio, come parte dell'ultima generazione di utensili elettronici Magswitch.
Queste pinze magnetiche ad azionamento elettrico sono ideali per l'utilizzo in dispositivi di fissaggio, nella movimentazione dei materiali, come utensili di estremità del braccio e vengono azionate direttamente da un blocco I/O standard.
Su richiesta è possibile realizzare geometrie personalizzate per i bastoncini da trekking, adatte ad affrontare superfici non piane o di forma irregolare.
Grazie al rilevamento della presenza parziale di corrente e a un magnete che non si stacca in caso di interruzione di corrente, la linea di utensili elettrici Magswitch PLUG-AND-PLAY per l'automazione migliora il modo in cui si lavora!
ACCESSORI (venduti separatamente)
| Codice prodotto | Ürün Açıklaması |
|---|---|
| 8800837 | Kit di attacchi a pattino piatto standard E50 (incluso) |
| 88001555 | Kit di scarpette da palo E50 Standard Step Under Thin Optimized |
| 88002020 | Kit di morsetti per poli standard E50 |
| 88001419 | Kit di protezione E50, prelievo standard dal contenitore |
| 88001420 | Kit di fissaggio per asta piatta E50, predisposto per armatura |
| 88001426 | Kit di scarpette da trekking E50 sottili e ottimizzate, predisposte per l'armatura. |
| 88001427 | Kit di attacchi per asta E50 V-Cut 135°, predisposto per armatura |
| 88001422 | Kit di attacchi per asta E50 V-Cut 155°, predisposto per armatura |
| 88001628 | Kit dispositivo di conformità E50, montaggio superiore |
| 88002022 | Adattatore da polso EOAT ISO 80 (UR30) |
| 88002023 | Adattatore da polso EOAT ISO 125/160 |
| 88002021 | Supporto magnetico e rialzo Non include l'interfaccia robot |
SPECIFICHE TECNICHE
| Forza di strappo massima | 2066 N / 464.5 lbf / 210.7 kgf |
| Taglio massimo | 716 N / 160.9 lbf lb / 73.0 kgf |
| Tensione di alimentazione nominale | 24 V DC |
| Assorbimento di picco | 2A a 24 V CC |
| Peso netto dell'utensile | kg 7.5 lb / 3.4 |
| Tipo connettore |
Maschio M12 –5 Pin –A codificato Maschio M12 –4 Pin –A codificato Maschio M12 –3 Pin –A codificato
|
| Opzioni di montaggio |
SUPERIORE: modello NAAMS Ø6-M6-Ø6 (x2) |
| Spessore materiale - mm (pollici) | 0.5 (.02) |
1 (.039) |
2 (.079) |
3 (.118) |
4 (.197) |
5 (0197) |
6 (0.236) |
7 (.276) |
12.7 0.500 |
50 (1.969) |
| Forza massima – N (lbf) | 146 (32.8) |
363 (81.6) |
662 (148.9) |
1052 (236.5) |
1723 (387.3) |
1794 403.3 |
1907 (428.6) |
2368 (532.3) |
2064 464 |
2066 (464.5) |
- Le forze elencate nel presente documento rappresentano i massimi ideali e potrebbero non riflettere accuratamente le forze effettivamente ottenibili nell'applicazione specifica del cliente a causa di variazioni nei materiali o nelle condizioni di processo.
- Prima di utilizzare l'utensile, leggere e comprendere la sezione Avvertenze a pagina 3.
- Le forze di distacco sono state determinate in ambiente di laboratorio su una lastra di acciaio SAE1018 di 200 mm x 200 mm con una rugosità superficiale di 63 micropollice, utilizzando scarpe da palo standard.
- Le forze di distacco riportate nella Tabella 1 sono state determinate utilizzando scarpette da palo standard su superfici pulite e piane, senza spazi vuoti tra le scarpette e il materiale bersaglio. Qualsiasi variazione rispetto a questo scenario ideale comporterà una diminuzione delle forze di distacco.
Download
Download del modulo PPE50:
Calza da palo standard
- 8800837 - Kit di fissaggio standard per polo piatto E50 (incluso)
- 88001555 - Kit di scarpe da palo sottili ottimizzate Step Under standard E50 File STEP
- 88002020 - Kit di morsetti per perni standard E50, file STEP
Kit armatura
Kit di scarpe da trekking Armor Ready (PSK)
- 88001420 – File STEP PSK piatto E50, pronto per armatura
- 88001587 - File STEP ottimizzato per PSK sottile E50, pronto per l'uso con blindatura
- 88001421 – E50 135 gradi V PSK, file STEP pronto per l'armatura
- 88001422 – E50 155 gradi V PSK, file STEP pronto per l'armatura
Conformità (PSK)
Montaggio
- 88002022 - Adattatore da polso EOAT ISO 80 (UR30) File STEP
- 88002023 - Adattatore da polso EOAT ISO 125/160 File STEP
- 88002021 - Supporto magnetico e rialzo (interfaccia robot non inclusa) File STEP
Download di Magswitch:
- Catalogo Automazione
- Dichiarazione di incorporazione MAC - Manuale di assemblaggio ( Inglese | Corsi | Tedesco | Francese)
Domande Frequenti
Risposte alle domande più frequenti sugli utensili magnetici Magswitch PPe30 e PPe50.
Con quali blocchi di I/O funzionano questi strumenti?
PPe30 e PPe50 sono progettati per I/O industriali standard a 24 V CC e possono essere integrati con la maggior parte dei blocchi I/O per robot e PLC che supportano ingressi e uscite discreti.
Sono progettati per essere plug-and-play con i comuni cobot e controllori di automazione utilizzando connettori industriali standard.
Quanto peso può contenere e sollevare?
Le forze di tenuta nominali sono definite nelle schede tecniche ufficiali PPe30 e PPe50. I clienti devono dimensionare le attrezzature utilizzando tali valori e applicando i fattori di sicurezza appropriati.
- PPe50 Massima resistenza allo strappo: 536.0 N (120.5 lbf / 54.6 kgf)
- PPe30 Massima resistenza allo strappo: 117.6 N (26.4 lbf / 12 kgf)
Qual è la velocità di azionamento?
PPe30
- Tempo di avvio: 1 secondo
- Tempo massimo di attivazione ON/OFF: 350 ms ciascuno
PPe50
- Tempo di avvio: 1 secondo
- Tempo di attivazione: 700 ms sul bersaglio, 900 ms fuori bersaglio
- Tempo di attivazione OFF: 375 ms
Cosa succede quando manca la corrente?
Il magnete è stabile sia nello stato acceso che in quello spento. Se il magnete è acceso quando si verifica un'interruzione di corrente, rimarrà acceso e non rilascerà l'oggetto.
Perché ci sono tre connettori?
Per il funzionamento sono necessari i connettori A e C.
Il connettore B è necessario per il rilevamento di presenza parziale.
Come funziona il rilevamento della presenza parziale?
- Il connettore B fornisce lo stato di presenza parziale
- L'uscita è alta quando è presente un componente e bassa quando non è presente alcun componente.
- Il magnete deve essere azionato per il rilevamento del pezzo
- Gli strumenti rilevano la presenza del componente per bersagli di spessore pari o superiore a 0.3 mm.
Posso disegnare le mie scarpe da pole dance?
Sì. Su richiesta è possibile realizzare geometrie personalizzate per i supporti dei pali, adatte a superfici non piane o irregolari. Per assistenza specifica in base alla vostra applicazione, contattate il team di ingegneri applicativi di Magswitch.
Per l'attività è necessario utilizzare i bastoncini da trekking.
Che cavi posso usare?
L'interfaccia degli strumenti avviene tramite connettori M12 con codice A.
Quali sono le opzioni di montaggio?
Le opzioni di montaggio sono elencate di seguito e sono reperibili anche nella scheda tecnica:
- Top: Modello NAAMS Ø6-M8-Ø6 (x2)
- Top: Schema M8-Ø6-M8 (x4)
- Side: Modello NAAMS Ø6-M8-Ø6 (x2)
Posso far passare i cavi attraverso il braccio robotico?
Le informazioni sulla gestione dei cavi sono disponibili presso il team di ingegneri applicativi di Magswitch. Si prega di contattare Magswitch fornendo dettagli sulla propria applicazione specifica.
Che tipo di riscontro ha ricevuto?
La scheda tecnica fornisce informazioni dettagliate sui codici LED relativi agli stati operativi, alle fasi di calibrazione e agli errori.
Colori e sequenze di lampeggio differenti corrispondono a stati diversi dell'utensile.
PNP o NPN?
Sia il PPe30 che il PPe50 sono compatibili con i connettori PNP o NPN. Per informazioni specifiche sulla vostra applicazione, contattate il team di ingegneri di Magswitch.
Cosa significano i colori dei LED?
Entrambe le schede tecniche definiscono il significato dei LED utilizzando i colori blu, verde, rosso e bianco e includono il conteggio dei lampeggi per la risoluzione dei problemi.
I codici LED identificano gli stati operativi, le fasi di calibrazione e gli errori.
È certificato UL?
No.
