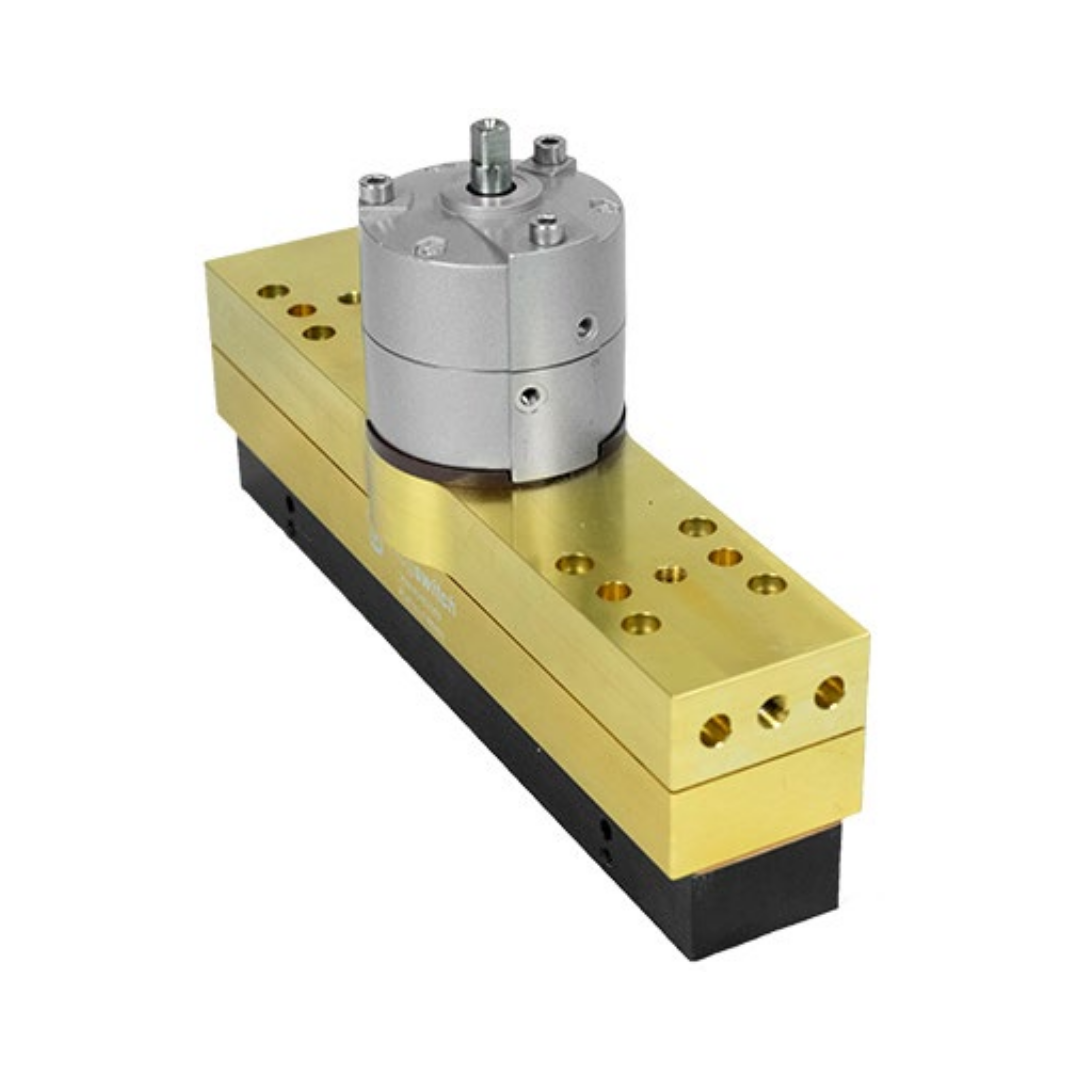

PLAY 30X7 SH - 81401733
La serie di pinze magnetiche Magswitch LAY utilizza magneti disposti in una matrice lineare per estendere l'area di applicazione del campo magnetico. Le versioni SH aggiungono la capacità di movimentare pezzi ad alta temperatura. È possibile aggiungere dei supporti polari personalizzati alla PLAY 30x7 SH per ottimizzare la forza di presa su pezzi non piani. L'ampia area di applicazione della pinza magnetica PLAY 30x7 SH garantisce stabilità durante la movimentazione di pezzi lunghi o di una serie di pezzi. La PLAY 30x7 SH è ideale per la movimentazione di pezzi lunghi come tubi, rotaie e travi.
*Per l'utilizzo sono necessarie le scarpe da trekking, incluse nella confezione.
ATTENZIONE!
Non utilizzare se non in contatto con un bersaglio ferroso
SPECIFICHE TECNICHE
Forza massima
| Forza di fuga massima nominale 1,2 | kg 782.6 lb / 355 |
| Forza di taglio massima nominale 1,2 | kg 215.3 lb / 97.67 |
| Spessore per De-Stack 3 | 0.187 in / 4.76 mm |
| Pressione minima di azionamento | 26.11 psi / 1.8 bar |
| Pressione massima di azionamento | 116.03 psi / 8.0 bar |
| Pressione di attivazione fuori target | 60.92 psi / 4.2 bar |
| Filettature porta aria | 2x M5x0.8 |
| Temperatura massima di applicazione | 302 F / 150 C |
| Ingombro del singolo palo magnetico | 10.16" x 1.6" / 258 x 41 mm |
| Peso netto | kg 10.6 lb / 4.8 |
| Opzioni di montaggio | 4x Lato: Ø5-M5-Ø5 2x Parte superiore: Ø8-M8-Ø8 |
| Spessore materiale - mm (pollici) | 0.60 (0.024) |
0.80 (0.031) |
1.20 (0.047) |
3.00 (0.118) |
4.76 (0.187) |
6.35 (0.250) |
9.50 (0.374) |
12.70 (0.500) |
50.80 (2.000) |
| Forza massima 1,2,5 – kg (libbre) |
30.57 (67.39) |
31.50 (69.45) |
59.20 (130.51) |
177.27 (390.81) |
210.10 (463.19) |
252.07 (555.71) |
307.30 (677.48) |
355.00 (782.64) |
354.57 (781.69) |
| Pressione dell'aria richiesta 4 - bar (psi) |
3.60 (52) |
3.20 (46) |
2.80 (41) |
1.80 (26) |
1.80 (26) |
1.80 (26) |
1.80 (26) |
1.80 (26) |
1.80 (26) |
- SWL (Safe Working Load) = Forza massima5 Fattore di sicurezza (≥ 5)
- 1 Determinato in ambiente di laboratorio su acciaio SAE2 spesso 1018 "con rugosità superficiale 63 micro pollici con pattini ottimizzati. Molti fattori contribuiscono all'effettiva forza di strappo e al carico di lavoro sicuro in ogni applicazione. Consultare un tecnico delle applicazioni Magswitch e testare Magswitch in ciascuna applicazione prima della distribuzione.
- 2 Tutti i dati si applicano all'unità con pattini a palo piatto installati.
- 3 Determinato con acciaio SAE1018 L = 200mm W = 200mm.
- 4 I valori possono variare di +/- 5%.
- 5 Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.
Kit standard disponibili
| Codice prodotto | Ürün Açıklaması |
|---|---|
| 88002155 | PSK, PLAY30X7, COMBINAZIONE PIATTO/V, ALTA TEMPERATURA, NICHEL (incluso) |
| 8800758 | Kit di tappi di prossimità PLAY30X7 (venduto separatamente) |
