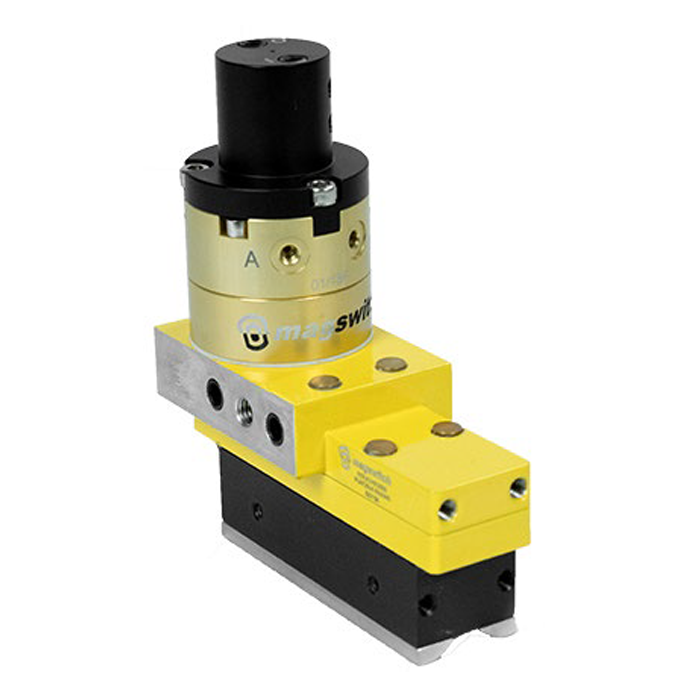

La pinza magnetica Magswitch PLAY 20x4 SH utilizza magneti disposti in una matrice lineare per estendere l'area di applicazione del campo magnetico. La versione SH offre anche la possibilità di movimentare pezzi ad alta temperatura. È possibile aggiungere dei supporti polari personalizzati alla pinza magnetica PLAY 20x4 SH per aumentare la forza di presa su pezzi non piani. L'area di applicazione estesa garantisce stabilità durante la movimentazione di pezzi lunghi. Le dimensioni compatte della PLAY 20x4 SH la rendono la scelta ideale per la movimentazione di pezzi ad alta temperatura su un robot o in un dispositivo di saldatura.

*Per l'utilizzo sono necessarie le scarpe da trekking, incluse nella confezione.

SPECIFICHE TECNICHE

Forza di strappo massima 1,2 kg 183.9 lb / 83.43
Massima forza di taglio 1,2 kg 55.84 lb / 25.33
Spessore per De-Stack 3 0.375 in / 9.5 mm
Pressione minima di azionamento 30 psi / 2.07 bar
Pressione massima di azionamento 145 psi / 10.00 bar
Pressione di attivazione fuori target 56 psi / 3.86 bar
Volume dell'attuatore 0.92 in3 /15 cm3
Filettature porta aria 2x M5x0.8
Peso netto kg 2.62 lb / 1.19
Temperatura massima di applicazione 302 F / 150 C
Impronta del palo magnetico individuale 3.8 x 1.2 pollici / 96.2 x 31.12 mm
Opzioni di montaggio 2x Lato: Ø6-M8-Ø6
1x Posteriore: Ø6-M8-Ø6
1x anteriore: M6-M6

Forza massima

Spessore materiale - mm (pollici) 0.4
(0.016)		 0.6
(0.024)		 1
(0.039)		 1.5
(0.059)		 1.9
(0.075)		 2.7
(0.106)		 3.5
(0.138)		 4.76
(0.187)
Forza massima 1,2
- kg (libbre)		 6.00
(13.2)		 8.90
(19.6)		 17.83
(39.3)		 26.57
(58.6)		 43.03
(94.9)		 57.37
(126.5)		 77.40
(170.6)		 83.43
(183.9)
  • SWL (Safe Working Load) = Forza massima5 Fattore di sicurezza (≥5)
  • 1Determinazione effettuata in ambiente di laboratorio su acciaio SAE1018 di 2 pollici di spessore con rugosità superficiale di 63 micro pollici e con piedini polari ottimizzati. Molti fattori contribuiscono alla forza di distacco effettiva e al carico di lavoro sicuro in ciascuna applicazione. Consultare un ingegnere applicativo Magswitch e testare il Magswitch in ciascuna applicazione prima dell'installazione.
  • 2Tutti i dati si riferiscono all'unità con espansioni piatte (8800172) installate.
  • 3Testato e determinato con due lamiere di acciaio SAE1018 L=200mm W=200mm Spessore=4mm.
  • 4I valori possono variare di +/- 5%.
  • 5Le forze massime sopra elencate non sono forze di sollevamento sicure. Il progettista deve tenere conto del fattore di sicurezza quando si specifica lo strumento. Magswitch consiglia SWL = 5: 1 per la maggior parte delle applicazioni.
